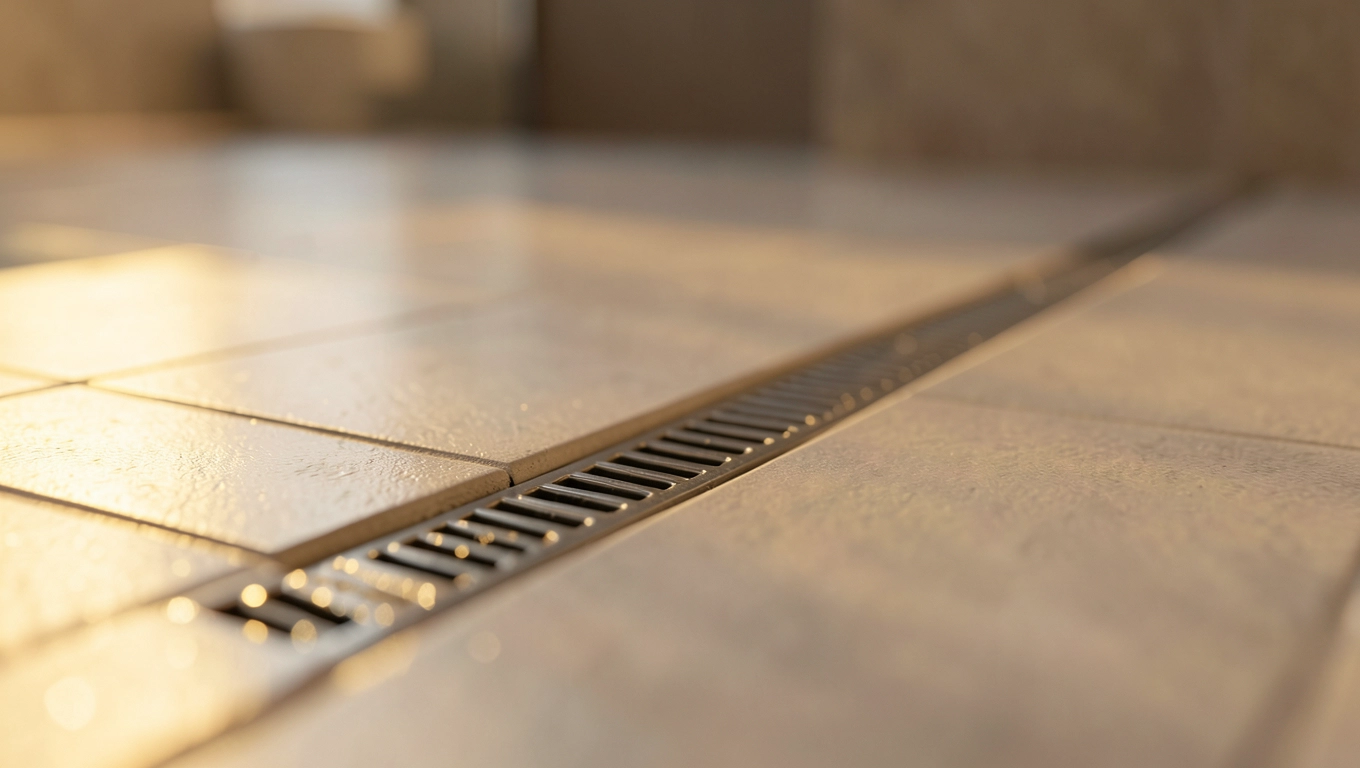

Ogrzewanie podłogowe a odpływ liniowy w jednej łazience

Połączenie ogrzewania podłogowego z odpływem liniowym w łazience to temat, który spędza sen z powiek niejednemu inwestorowi słyszy się o pękających płytkach, rzekomym konflikcie obu instalacji, stracie ciepła w strefie mokrej i nieprzyjemnych zapachach wracających z syfonu. Tymczasem rozwiązania te nie tylko mogą współgrać, ale wręcz idealnie się uzupełniają, o ile montaż poprzedzi rzetelny projekt i znajomość kilku żelaznych zasad fizyki budowli.

• Jak połączyć odpływ liniowy z ogrzewaniem podłogowym krok po kroku
• Minimalna wysokość odpływu przy ogrzewaniu podłogowym
• Syfon suchy a ogrzewanie podłogowe bez zapachów
• Najczęstsze błędy przy montażu odpływu w strefie grzewczej
• Kiedy ogrzewanie podłogowe i odpływ liniowy nie współgrają
• Checklista inwestora przed rozpoczęciem prac

Jak połączyć odpływ liniowy z ogrzewaniem podłogowym krok po kroku

Klucz do sukcesu tkwi w kolejności prac najpierw projekt instalacji grzewczej, potem odpływ, na końcu izolacja i posadzka. Ogrzewanie podłogowe a odpływ liniowy wymagają wspólnego planu jeszcze na etapie projektu łazienki, a nie improwizacji na budowie. Próba dopasowania pętli grzewczej do już wylanego jastrychu kończy się zazwyczaj kosztownymi poprawkami i zimnymi strefami przy brodziku.

Rozpocznij od rozrysowania trasy rur grzewczych lub maty elektrycznej z wyraźnym oznaczeniem strefy mokrej odpływ liniowy potrzebuje pasa o szerokości co najmniej 10-15 cm wolnego od elementów grzewczych po obu stronach koryta. Rura PEX lub kabel grzewczy w tej strefie oznaczałby punktowe przegrzewanie, nierównomierne schnięcie posadzki i ryzyko uszkodzenia mechanicznego podczas czyszczenia odpływu.

Drugim krokiem jest wyznaczenie spadku posadzki norma PN-EN 1253 dopuszcza spadek od 1% do 2,5% w kierunku koryta, przy czym optymalnie sprawdza się przedział 1,5-2%. Spadek realizuje się w warstwie jastrychu, a nie przez podnoszenie krawędzi odpływu sam korpus odpływu musi leżeć idealnie poziomo, inaczej woda będzie stać po jednej stronie koryta.

Montaż odpływu rozpoczyna się od stabilizacji korpusu w warstwie izolacji termicznej przy ogrzewaniu podłogowym to szczególnie ważne, bo koryto musi przenosić obciążenia bez ugięcia. Najczęściej stosuje się systemy o regulowanej wysokości nóżek, które pozwalają ustawić odpływ precyzyjnie na żądanym poziomie jeszcze przed wylaniem jastrychu. Po ustawieniu wykonuje się próbę szczelności napełnia koryto wodą na 30 minut i obserwuje czy nie przecieka na styku z izolacją.

Maty grzewcze lub rury układa się dopiero po pozytywnej próbie szczelności i związaniu izolacji przeciwwilgociowej. W strefie odpływu wycina się otwór w macie lub omija ją łukiem, zachowując minimum 5 cm odstępu od metalowych krawędzi koryta. Takie rozstawienie eliminuje ryzyko przegrzania przewodu przy krawędzi i ułatwia ewentualny demontaż odpływu w przyszłości bez niszczenia całej podłogi.

Przed wylaniem jastrychu anhydrytowego lub cementowego konieczne jest wykonanie dylatacji obwodowej wzdłuż ścian i wokół odpływu pasek pianki PE o grubości 8-10 mm oddziela wylewkę od elementów stałych, kompensując rozszerzalność cieplną. Bez tej przerwy podłoga zacznie pękać właśnie przy korycie, bo tam zmiany wymiarów są największe.

Kolejność prac montażowych

• Projekt rozmieszczenie pętli grzewczej z oznaczeniem strefy odpływu
• Montaż odpływu stabilizacja, regulacja wysokości, próba szczelności
• Izolacja przeciwwilgociowa mata uszczelniająca lub folia w płynie (dwie warstwy)
• Ogrzewanie ułożenie maty/rur z wycięciem w strefie koryta
• Dylatacja pasek PE wokół odpływu i wzdłuż ścian
• Jastrych wylanie z zachowaniem spadku 1,5-2%
• Test szczelności napełnienie wodą na 24 godziny przed uruchomieniem ogrzewania

Minimalna wysokość odpływu przy ogrzewaniu podłogowym

Całkowita wysokość zabudowy podłogi w łazience z ogrzewaniem podłogowym to suma kilku warstw: izolacja termiczna, jastrych z rurami lub matą, klej do płytek i sama płytka. Standardowy układ z wodnym ogrzewaniem podłogowym potrzebuje 80-120 mm od stropu do lica posadzki, natomiast systemy matowe elektryczne już tylko 30-50 mm, co ma ogromne znaczenie przy remontach starych budynków.

Odpyty liniowe dzielą się na trzy główne kategorie wysokościowe. Modele ultra-slim o zabudowie 30-50 mm dedykowane są właśnie pod maty grzewcze elektryczne i niskie jastrychy anhydrytowe. Warianty standardowe 70-90 mm pasują do typowych instalacji wodnych, a modele niskoprofilowe 55-65 mm stanowią kompromis dla remontów z ograniczonym progiem drzwiowym.

Wysokość odpływu determinuje przepustowość koryta im niższy korpus, tym mniejsza średnica syfonu i wolniejszy odpływ wody. Model ultra-slim odprowadza przeciętnie 30-40 l/min, natomiast klasyczny 70-90 mm osiąga 50-60 l/min. Dla standardowego prysznica z deszczownicą ta różnica bywa istotna przy zbyt wolnym odpływie woda zbiera się przy stopach użytkownika.

Uwaga: odpływu o wysokości poniżej 50 mm nie wolno łączyć z tradycyjnym syfonem wodnym. Niska wysokość zabudowy wymusza syfon suchy z membraną lub kulą klasyczny syfon mokry nie zmieści się w takiej przestrzeni albo straci swoje właściwości hydrauliczne.

W budynkach z niskim progiem drzwiowym często jedyną opcją pozostaje mata elektryczna z odpływem ultra-slim. Takie rozwiązanie ma swoje ograniczenia mata grzewcza pod prysznicem zużywa więcej energii niż system wodny przy większych powierzchniach, a koszt eksploatacji przy codziennym, wielogodzinnym użytkowaniu prysznica potrafi przewyższyć oszczędności z niższej ceny montażu.

Syfon suchy a ogrzewanie podłogowe bez zapachów

Syfon suchy rozwiązuje najpowszechniejszy problem łazienek z ogrzewaniem podłogowym zanik wody w syfonie i cofające się zapachy kanalizacji. Woda w klasycznym syfonie mokrym wyparowuje szybciej, gdyż podłoga ma temperaturę 24-28°C, a nie typowe 20°C. Przy rzadko używanym prysznicu gościnnym syfon może wyschnąć w ciągu 2-3 tygodni, uwalniając nieprzyjemne opary siarkowodoru.

Konstrukcja syfonu suchego opiera się na membranie silikonowej lub pływającej kuli, która blokuje przejście gazów przy braku wody. Mechanizm działa na zasadzie różnicy ciśnień membrana otwiera się pod naporem spływającej wody i natychmiast zamyka po jej odpływie. Kulki ceramiczne lub tworzywowe unoszą się na wodzie, a po jej odparowaniu opadają w gniazdo, uszczelniając kanał.

Z punktu widzenia chemii zapachów najskuteczniejsze są membrany silikonowe nie twardnieją pod wpływem ciepła podłogówki, zachowują elastyczność przez lata i nie reagują z detergentami. Kulki ceramiczne sprawdzają się świetnie w instalacjach wodnych, ale przy matach elektrycznych bywają wrażliwe na wieloletnie cykle grzania i stygnięcia, co prowadzi do mikropęknięć.

Norma PN-EN 1253 wymaga, aby syfon suchy zachowywał szczelność przy podciśnieniu do 250 Pa to wartość gwarantująca, że zapachy nie przedostaną się do pomieszczenia nawet przy silnym wietrze w pionie kanalizacyjnym. Tanie zamienniki bez certyfikatu często mają granicę 80-120 Pa, co w praktyce oznacza przepuszczanie odorów przy każdym spłukaniu toalety na wyższej kondygnacji.

Podpowiedź: syfon suchy w strefie z ogrzewaniem podłogowym warto wybrać z wymienną membraną. Po 5-7 latach membrana traci elastyczność i wymaga wymiany, a dostęp do niej od strony koryta trwa 2 minuty bez rozbierania posadzki. Modele z membraną zintegrowaną na stałe oznaczają konieczność kucia podłogi przy pierwszej awarii.

Przy matach elektrycznych szczególnie istotny jest dobór syfonu o klasie termicznej do 80°C podłoga w strefie prysznica potrafi lokalnie osiągać takie temperatury przy długotrwałym grzaniu. Standardowe syfony suche do odpływów bez ogrzewania projektowane są na 40-60°C, co w połączeniu z podłogówką skraca ich żywotność o połowę.

Najczęstsze błędy przy montażu odpływu w strefie grzewczej

Pięć powtarzających się błędów odpowiada za zdecydowaną większość reklamacji w łazienkach z ogrzewaniem podłogowym. Wszystkie wynikają z pośpiechu albo z braku komunikacji między hydraulikiem a elektrykiem każdy z wykonawców zna swój zakres, ale nikt nie koordynuje strefy, w której obie instalacje się spotykają.

Błąd 1: rura grzewcza nad korytem odpływu

Przeciągnięcie pętli grzewczej nad metalowym korytem to grzech pierworodny. Rura PEX lub kabel grzewczy w odległości mniejszej niż 5 cm od krawędzi odpływu powoduje punktowe przegrzanie temperatura przy korycie rośnie o 8-12°C względem reszty podłogi. Efektem są pękające płytki wzdłuż krawędzi koryta i odparowująca woda w syfonie mokrym.

Błąd 2: brak dylatacji wokół odpływu

Wielu wykonawców zapomina o pasku dylatacyjnym między jastrychem a kołnierzem odpływu. Jastrych przy ogrzewaniu podłogowym pracuje rozszerza się przy grzaniu, kurczy przy stygnięciu. Bez 8 mm szczeliny wypełnionej pianką PE naprężenia przenoszą się bezpośrednio na koryto, rozszczelniając połączenie z rurą odpływową.

Błąd 3: klasyczny syfon mokry w niskim jastrychu

Upakowanie tradycyjnego syfonu wodnego w warstwie 35 mm jastrychu to proszenie się o kłopoty. Po pierwsze, syfon potrzebuje min. 50 mm słupa wody dla prawidłowego działania przy niższym montażu woda ucieka grawitacyjnie do kanalizacji. Po drugie, każde uruchomienie ogrzewania odparowuje tę wodę w ciągu kilku dni.

Błąd 4: brak folii separacyjnej pod matą grzewczą

Mata elektryczna ułożona bezpośrednio na warstwie izolacji przeciwwilgociowej traci przyczepność do kleju. Ruchy termiczne maty względem podłoża powodują odspajanie się płytek od posadzki charakterystyczne głuchy odgłos przy stukaniu w płytki. Folia separacyjna z PE lub mata mostkująca rozwiązuje problem za 8-15 zł/m².

Błąd 5: pominięcie testu szczelności przed jastrychem

Zalanie odpływu wodą po ułożeniu maty grzewczej, ale przed wylaniem jastrychu, to jedyny moment na wykrycie nieszczelności. Po zalaniu wylewki naprawa uszkodzonego koryta oznacza kucie całej podłogi w łazience. Wystarczy 30 minut próby z wodą i wizualna kontrola połączenia z rurą kanalizacyjną, by uniknąć strat rzędu 8-15 tys. zł.

Koordynacja prac to nie luksus, lecz konieczność. Hydraulik montujący odpływ powinien wiedzieć, gdzie dokładnie poprowadzi pętlę grzewczą elektryk i odwrotnie. W praktyce najlepiej sprawdza się jeden projektant lub kierownik robót, który nanosi obie instalacje na wspólny rysunek i rozstrzyga kolizje zanim pojawią się na budowie.

Kiedy ogrzewanie podłogowe i odpływ liniowy nie współgrają

Są sytuacje, w których montaż obu systemów w jednej łazience mija się z celem albo jest technicznie niemożliwy. Budynki z drewnianym stropem na legarach, łazienki o powierzchni poniżej 3 m² bez możliwości podniesienia poziomu podłogi albo stropy o nośności ograniczonej do 150 kg/m² to przypadki, w których trzeba szukać kompromisów albo rezygnować z jednego z rozwiązań.

Drewniany strop toleruje ogrzewanie podłogowe wyłącznie w wersji niskotemperaturowej z matą elektryczną o mocy 80-100 W/m², ale wtedy nie ma miejsca na odpływ liniowy w standardowej zabudowie. Jedyną opcją bywa montaż odpływu w podwyższeniu (tzw. brodzikowej platformie), co wprowadza estetyczny dysonans z resztą łazienki.

Łazienki w budynkach z wielkiej płyty z ograniczeniem wysokości podłogi do 20 mm względem reszty mieszkania praktycznie wykluczają wodne ogrzewanie podłogowe. Pozostaje mata elektryczna cienkowarstwowa 3,5 mm i odpływ ultra-slim takie połączenie działa, ale koszt eksploatacji przy wielogodzinnym prysznicu potrafi przekroczyć 180 zł miesięcznie przy taryfie G11.

W pomieszczeniach z wentylacją mechaniczną wywiewną o dużym podciśnieniu syfon suchy bywa niewystarczający membrana otwiera się przy różnicy ciśnień powyżej 400 Pa, przepuszczając zapachy kanalizacji. Rozwiązaniem jest montaż zaworu napowietrzającego na pionie kanalizacyjnym tuż za odpływem, co wyrównuje ciśnienie i przywraca prawidłową pracę syfonu.

Checklista inwestora przed rozpoczęciem prac

• Rzut z rozmieszczeniem pętli pytaj wykonawcę o szkic z naniesioną strefą odpływu i podziałem na obwody grzewcze
• Wysokość zabudowy zmierz dostępną przestrzeń od stropu do progu i dobierz system (wodny/mata) do wyniku
• Typ syfonu suchy z wymienną membraną, klasa termiczna min. 80°C
• Spadek posadzki 1,5-2% w kierunku koryta, kontrola po wylaniu jastrychu poziomicą laserową
• Dylatacja obwodowa pianka PE 8-10 mm przy ścianach i wokół odpływu
• Test szczelności odpływu napełnienie wodą na 30 minut przed ułożeniem maty grzewczej
• Certyfikat syfonu zgodność z PN-EN 1253, klasa szczelności min. 250 Pa
• Koordynacja wykonawców wspólne spotkanie hydraulika, elektryka i glazurnika przed rozpoczęciem prac

Źródła i normy

PN-EN 1253 (odpływy liniowe wymagania i metody badań), Warunki Techniczne 2024 (Dz.U. 2022 poz. 1225 z późn. zm.), instrukcje producentów systemów ogrzewania podłogowego (Uponor, REHAU, Warmup, Devi), katalogi techniczne odpływów liniowych (TECE, Geberit, Viega, Alcaplast), normy ITB nr 357/2003 (wilgotnościowe zabezpieczenia podłóg w łazienkach). Strony referencyjne: itb.pl, pkn.pl, wnp.pl, muratorplus.pl.
