Wysokość odpływu liniowego: ile centymetrów naprawdę potrzebujesz?

Wysokość odpływu liniowego to pierwsza rzecz, jaką trzeba ustalić, zanim w ogóle zacznie się wybierać konkretny model. Różnica między 62 mm a 95 mm brzmi niewinnie, ale w praktyce decyduje o tym, czy zmieścisz brodzik bez podwyższania podłogi, czy też czeka Cię kucie w stropie. Ten parametr wpływa na przepływ, komfort montażu, a nawet na to, jak głośno pracuje odpływ pod prysznicem o szóstej rano. Warto więc rozłożyć temat na czynniki pierwsze, zanim wydasz pieniądze.

• Niski odpływ liniowy do bloku
• Wysokość syfonu a przepływ odpływu
• Jaki odpływ liniowy wybrać przy ogrzewaniu podłogowym?

Niski odpływ liniowy do bloku

W blokach z wielkiej płyty grubość wylewki to często zaledwie 4-6 cm. To za mało, żeby schować klasyczny odpływ punktowy z syfonem mokrym. Dlatego właśnie powstały modele niskoprofilowe, w których wysokość zabudowy odpływu liniowego spada do 62-72 mm. Taka konstrukcja pozwala zachować spadki 1,5-2% w stronę rynienki bez podnoszenia poziomu całej posadzki.

Syfon suchy zamiast mokrego to drugi trik, który obniża konstrukcję. Zamiast 50 mm słupa wody (wymóg normy PN-EN 1253) zastosowano membranę lub klapkę. Woda przepływa, a po jej odpływie klapka zamyka światło rury, blokując zapachy. Minus? Membrana wymaga czyszczenia co 6-12 miesięcy, bo włosy i mydło potrafią ją z czasem unieruchomić.

Przy ograniczonej wysokości trzeba pilnować średnicy odpływu. Modele niskie pracują najczęściej na rurze DN40, a nie DN50. To oznacza realny spadek przepływu o 20-30%. W kabinie 90×90 cm z deszczownicą może to dawać efekt kałuży przy intensywnym strumieniu. Dlatego przed zakupem zmierz ciśnienie w instalacji (zwykle 2,5-4 bar) i pomnóż je przez wydajność słuchawki.

Sprawdź też, czy producent dołącza nóżki montażowe z regulacją 20-30 mm. Bez nich wypoziomowanie rynienki w cienkiej wylewce graniczy z cudem. Nóżki pozwalają ustawić odpływ idealnie w pionie, nawet gdy strop nie jest idealnie równy. Kupując sam korpus bez nóżek, oszczędzisz 50-80 zł, ale stracisz pół dnia na podkładkach z kawałków płytki.

Wysokość syfonu a przepływ odpływu

Fizyka jest prosta: im wyższy syfon, tym większa różnica ciśnień i tym szybciej woda ucieka. W modelach o wysokości montażu odpływu liniowego 95-110 mm przepływ sięga 56 l/min. W niskich (62 mm) rzadko przekracza 35 l/min. Różnica 20 l robi się odczuwalna przy dużych deszczownicach 25×25 cm, które potrafią wylać 15-18 l/min.

Kluczowy jest też kształt rynienki. Korytka o przekroju V mają o 15% lepszy przepływ niż płaskie, bo woda spływa grawitacyjnie do najniższego punktu. W praktyce oznacza to szybsze odprowadzenie i mniejsze osadzanie się kamienia. Warto szukać modeli z wewnętrznym spadkiem 3-5% wzdłuż osi, nawet jeśli producent tego nie eksponuje w specyfikacji.

Zapytaj o długość rynienki. Odpływ 80 cm w kabinie 90×90 cm daje większy bufor bezpieczeństwa niż 60 cm. Dłuższa rynienka magazynuje wodę, zanim ta zdąży dotrzeć do syfonu. To szczególnie ważne przy syfonach suchych, które reagują z opóźnieniem 1-2 sekund. Krótszy model może powodować cofnięcie wody przy nagłym zamknięciu zasuw.

Pamiętaj, że norma PN-EN 1253-1 dopuszcza syfon suchy tylko w pomieszczeniach z wentylacją mechaniczną. W łazience bez okna i bez wentylatora może pojawić się lekki zapach kanalizacji po dłuższej przerwie w użytkowaniu. To nie wada produktu, lecz ograniczenie technologii, o którym producent czasem wspomina w małym druku na końcu instrukcji.

Jaki odpływ liniowy wybrać przy ogrzewaniu podłogowym?

Ogrzewanie podłogowe i odpływ liniowy to układ, w którym każdy centymetr wylewki ma znaczenie. Rura grzewcza Ø16 mm potrzebuje minimum 35 mm betonu nad sobą, a pod sobą 30 mm izolacji. Razem daje to 65 mm samego „pakietu" grzewczego. Do tego dochodzi spadek 1,5% na odcinku 80 cm, czyli 12 mm. Głębokość montażu odpływu liniowego nie może więc przekraczać 50-55 mm.

Rozwiązaniem są modele o wysokości 62-68 mm z obniżonym syfonem. Takie odpływy mają rynienkę płaską (wysokość wewnętrzna 20 mm) i syfon suchy umieszczony z boku, nie pod spodem. Dzięki temu całość mieści się w warstwie 65 mm razem z rurą grzewczą. Standardowe modele 95-110 mm wymuszają podniesienie podłogi o 3-4 cm, co psuje proporcje łazienki i wymaga skrócenia drzwi.

Zwróć uwagę na przebieg rur ogrzewania. Rynienka odpływu nie może przecinać pętli grzewczej. Jeśli rury idą ślimakiem, a odpływ ma 90 cm, w strefie prysznica zostaje martwe pole, które się nie nagrzewa. Efekt? Zimne stopy przy wychodzeniu spod prysznica. Rozwiązanie: rury prowadź obejściem 15 cm od krawędzi rynienki, a w strefie prysznica zmniejsz podziałkę do 10 cm zamiast standardowych 15 cm.

Mankiet hydroizolacyjny to kolejna sprawa, którą łatwo zignorować. W strefie mokrej (kabina prysznicowa) wymagana jest izolacja przeciwwilgociowa z wywinięciem 15 cm na ścianę. Odpływ powinien mieć fabryczny kołnierz z flizeliny lub EPDM o szerokości minimum 8 cm. Bez tego woda kapilarnie wciąga się pod płytki i po dwóch latach pojawia się grzyb w spoinach, którego żaden środek grzybobójczy nie usunie na stałe.

Przy ogrzewaniu podłogowym sprawdź też, czy odpływ ma termicznie izolowaną rynienkę. Modele premium mają wkładkę z EPS lub XPS pod spodem, która zapobiega ucieczce ciepła w głąb stropu. Bez izolacji strata ciepła sięga 8-12% w strefie prysznica, a czujnik temperatury podłogi odcina ogrzewanie zanim woda w rurach zdąży się nagrzać. To 200-400 zł rocznie więcej na rachunku, w zależności od taryfy.

Jeśli planujesz balkon w podobnej technologii (płaski odpływ liniowy, izolacja przeciwwilgociowa, dylatacja brzegowa), zerknij na praktyczny poradnik na stronie http://www.mieszkanie-w-remoncie.pl. Wiele zasad, które obowiązują w łazience, przenosi się jeden do jednego na balkon i taras, a błędy tam kosztują znacznie więcej niż zalanie sąsiada.

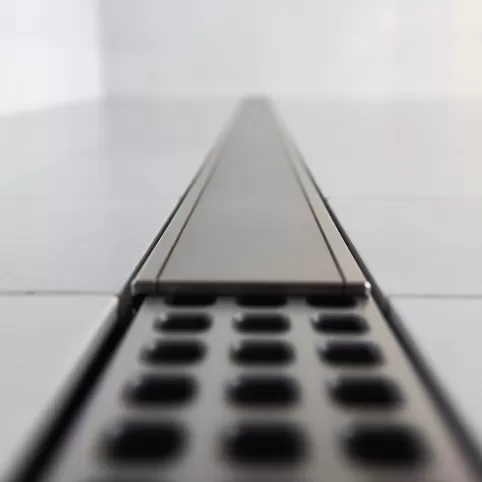

Wysokość zabudowy determinuje też cenę samego odpływu, ale nie zawsze liniowo. Model niski 62 mm kosztuje 800-1 200 zł, model płaski 50 mm (z syfonem suchym) potrafi kosztować 1 400-1 800 zł, bo wymaga precyzyjnego odlewu i membrany z EPDM. Oszczędność na wysokości 20 mm to często 400-600 zł więcej w kosztorysie. Trzeba to przeliczyć na realne potrzeby, a nie na marketingowe broszury producentów.

Zanim zamkniesz listę zakupów, zrób trzy pomiary: grubość istniejącej wylewki, odległość od pionu kanalizacyjnego (maks. 1,5 m bez boostera) i ciśnienie wody w instalacji. Te trzy liczby odsiewają 80% modeli, które wyglądają świetnie w katalogu, ale w Twojej łazience się nie zmieszczą albo nie pociągną wydajności deszczownicy.

Nie kupuj odpływu przed wylaniem wylewki. Odwrotna kolejność to najczęstsza przyczyna podwyższania podłogi o 2-3 cm, skrócenia drzwi i niezgodnych spadków, których nie da się poprawić bez kucia. Zamawiaj odpływ w momencie, gdy znasz grubość izolacji, lokalizację pionu i typ syfonu. Zmiana decyzji po zakupie to zwykle 200-500 zł straty i tydzień opóźnienia w harmonogramie.

Dobór odpływu liniowego do konkretnej łazienki to decyzja, w której krzyżują się fizyka przepływu, geometria wylewki, wymogi normy PN-EN 1253 i realia budżetowe. Wysokość 62 mm przy ogrzewaniu podłogowym, 90-110 mm w nowym domu bez ogrzewania podłogowego, 50 mm w remontach kapitalnych z całkowitym kuciem stropu. Każde z tych rozwiązań ma swoje uzasadnienie techniczne, swoje ograniczenia i swoją cenę. Świadomy wybór zaczyna się od pomiaru, nie od katalogu.

Źródła danych i normy: PN-EN 1253-1 (wpusty kanalizacyjne w budynkach), Warunki Techniczne 2024 (Rozporządzenie Ministra Rozwoju i Technologii), katalogi techniczne producentów odpływów liniowych (w tym ACO, TECE, Viega, Kessel), instrukcje montażowe systemów ogrzewania podłogowego (Uponor, Rehau, Kisan), dane z forów branżowych (forum.budujemydom.pl, forum.muratordom.pl) z lat 2019-2024. Szczegółowe analizy cenowe: raporty rynkowe Oferteo i Rankingi.pl za IV kwartał 2024.
