Pięćdziesiąt milimetrów wysokości zabudowy, inteligentna membrana zamiast klasycznego syfonu i przepływ 35 litrów na minutę tak w skrócie wygląda parametry, które rozwiązują problem ciasnej łazienki w bloku czy kamienicy, gdzie do dyspozycji bywa zaledwie 60-90 mm między stropem a progiem drzwi. To artykuł dla tych, którzy nie chcą kuć stropu, podnosić posadzki ani rezygnować z prysznica typu walk-in w niskim pomieszczeniu.

• Ultraniski odpływ liniowy do remontu łazienki w bloku
• SMART Membrane zamiast syfonu jak to działa
• Specyfikacja techniczna i warianty
• Montaż odpływu liniowego w niskiej zabudowie krok po kroku
• Eksploatacja i czyszczenie membrany
• Dla kogo sprawdza się ultraniski odpływ liniowy
• Porównanie z alternatywami
• Przykład realizacji: remont łazienki 4 m² w bloku z lat 70.
• Najczęściej zadawane pytania
• Checklist przed montażem

Ultraniski odpływ liniowy do remontu łazienki w bloku

W mieszkaniach z wielkiej płyty, w przedwojennych kamienicach i w apartamentach z mikrocementem na podłodze pojawia się ten sam problem: sufit wisi nisko, a podłoga nie pozwala na klasyczną zabudowę brodzika. Standardowy odpływ liniowy potrzebuje zwykle 80-110 mm wysokości montażowej. Po dodaniu warstwy wylewki, hydroizolacji i płytek okazuje się, że brakuje 20-40 mm cennego miejsca.

Najniższy odpływ liniowy na rynku mierzy zaledwie 50 mm w najniższym punkcie. Taka wysokość zabudowy otwiera drzwi do rozwiązań, które jeszcze pięć lat temu wymagały kosztownego kucia stropu albo rezygnacji z płaskiego brodzika na rzecz kabiny z wysokim brodzikiem. Przy 50 mm wysokości korpusu oraz regulowanych nóżkach w zakresie 50-110 mm montaż staje się możliwy nawet tam, gdzie dostępna przestrzeń wynosi 60-70 mm.

Konsekwencje wyboru niewłaściwego produktu bywają bolesne. Podnoszenie poziomu posadzki w całej łazience oznacza dodatkowe 150-300 kg wylewki, konieczność podkuwania progów, skracanie drzwi i ryzyko mostków termicznych przy ogrzewaniu podłogowym. Kucie stropu to z kolei ingerencja w konstrukcję budynku, hałas, pył i koszt rzędu 2000-5000 zł w zależności od regionu.

Przy ograniczonej wysokości zabudowy najważniejsze stają się trzy parametry: wysokość korpusu, zakres regulacji nóżek i przepływ syfonu. Wartość 50 mm wysokości montażowej w połączeniu z regulacją do 110 mm daje elastyczność pozwalającą dostosować odpływ do niemal każdej sytuacji projektowej. Przepływ na poziomie 35 l/min gwarantuje, że nawet deszczownica o wydajności 20 l/min nie spowoduje zalania strefy prysznica.

Strop w typowym bloku z lat 70. ma grubość 140-160 mm. Po odjęciu warstw wykończeniowych sufitu (tynk, farba, ewentualnie zabudowa karton-gips) zostaje około 130-150 mm. To w zupełności wystarcza, ale problem leży w posadzce: 5-7 cm wylewki, warstwa izolacji akustycznej, płytki i fuga. Każdy milimetr ma znaczenie, gdy między gotową podłogą a sufitem zostaje mniej niż 240 cm.

SMART Membrane zamiast syfonu jak to działa

Klasyczny syfon mokry działa na prostej zasadzie fizyki: woda zostaje w kolanku i tworzy korek, który blokuje przedostawanie się zapachów z kanalizacji. Problem polega na tym, że woda wyparowuje. W łazience używanej co kilka tygodni syfon wysycha w ciągu 14-21 dni. Wtedy mieszkanie zaczyna pachnieć rurami.

SMART Membrane to mechaniczna przegroda wykonana z elastycznego tworzywa, która otwiera się pod naporem wody i zamyka szczelnie, gdy odpływ nie pracuje. Membrana nie zawiera wody, nie wysycha, nie wymaga uzupełniania. Działa na zasadzie jednokierunkowej klapy, która reaguje na ciśnienie hydrostatyczne słupa wody już od 10 mm wysokości.

W porównaniu z tradycyjnym syfonem mokrym membrana eliminuje trzy problemy: zapach przy rzadkim użytkowaniu, konieczność okresowego czyszczenia kolanka oraz ryzyko zassania wody przy silnym podmuchu powietrza w kanalizacji (efekt syfonu). W praktyce oznacza to brak konieczności wlewania wody do odpływu po powrocie z urlopu.

Przepływ przez membranę wynosi 35 l/min przy słupie wody 20 mm nad rusztem. To wystarczająca wydajność dla deszczownicy, baterii termostatycznej i jednoczesnego spłukiwania toalety w domu jednorodzinnym. Membrana zachowuje swoje właściwości przez cały okres eksploatacji odpływu i nie wymaga wymiany przy normalnym użytkowaniu.

Wartość przepływu syfonu mierzy się według normy PN-EN 1253. Klasa przepływu K3 oznacza wydajność 30-39 l/min, K4 to 40-49 l/min, a K5 przekracza 50 l/min. Oznaczenie K3 na membranie SMART potwierdza, że produkt spełnia wymagania dla stref prysznica bez brodzika w budynkach mieszkalnych i użyteczności publicznej.

Specyfikacja techniczna i warianty

Korpus odpływu wykonany jest ze stali nierdzewnej gatunku AISI 304. Materiał ten zawiera 18% chromu i 8% niklu, co zapewnia odporność na korozję w środowisku wilgotnym i kontakt z domową chemiką łazienkową. Grubość ścianki korpusu wynosi 1,2 mm, a w strefie kołnierza 1,5 mm, co eliminuje odkształcenia podczas betonowania.

Warianty długości obejmują trzy rozmiary: 300, 500 i 700 mm. Wersja 300 mm sprawdza się w kabinach prysznicowych 80x80 cm, 500 mm to uniwersalny wybór do stref 90x90 i 100x100 cm, natomiast 700 mm pasuje do walk-inów o szerokości 120 cm. Każdy wariant dostępny jest w wykończeniu chrom połysk lub czerń mat, co pozwala dopasować ruszt do armatury i baterii.

Średnica odpływu DN 50 odpowiada standardowej rurze kanalizacyjnej 50 mm stosowanej w budownictwie mieszkaniowym. Kompatybilność z rurami HT i KG eliminuje konieczność stosowania redukcji, które mogłyby spowalniać przepływ i tworzyć miejsca gromadzenia osadów.

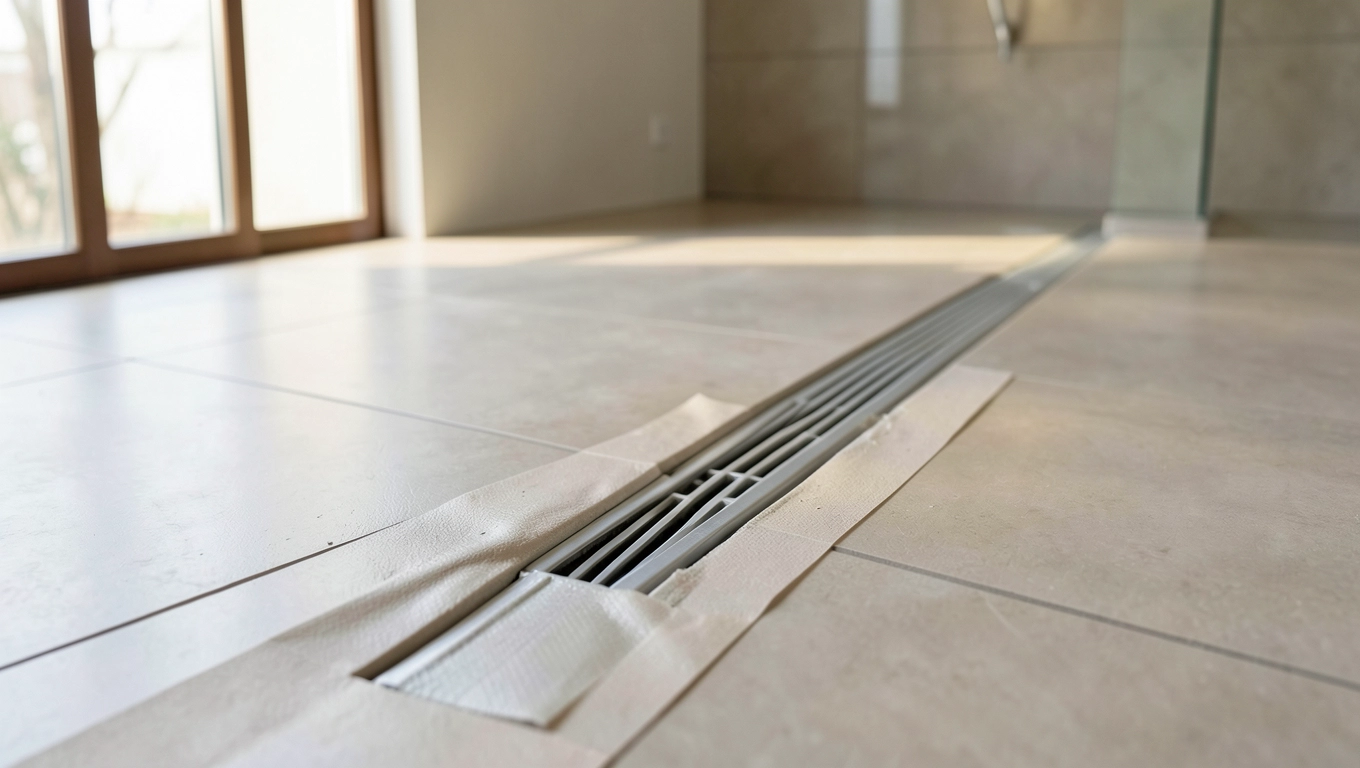

Montaż odpływu liniowego w niskiej zabudowie krok po kroku

Przygotowanie podłoża zaczyna się od usunięcia starej posadzki do surowego stropu. Powierzchnia musi być czysta, sucha i wolna od luźnych fragmentów. Hydroizolacja w postaci folii w płynie lub maty uszczelniającej nakładana jest w dwóch warstwach, z zachowaniem zakładki 10 cm na ścianach. Pierwsza warstwa schnie 4-6 godzin, druga 12-24 godziny.

Ustawienie nóżek i poziomowanie wymaga lasera krzyżowego lub poziomicy wężowej. Nóżki wkręca się w gwintowane tuleje korpusu, a następnie reguluje wysokość tak, aby górna krawędź rusztu znalazła się 1-2 mm poniżej poziomu gotowej posadzki. Przy planowanych płytkach 10 mm i kleju 5 mm ruszt powinien wystawać 14-16 mm nad wylewkę spadkową.

Podłączenie do kanalizacji wykonuje się rurą HT 50 mm z zachowaniem spadku minimum 2% w kierunku pionu. Zbyt mały spadek powoduje zaleganie wody w rurze, zbyt duży przyspiesza przepływ i zostawia osady na ściankach. Optymalny spadek to 2-3%, czyli 2-3 cm na metr długości rury.

Montaż kołnierza i taśmy butylowej to kluczowy etap hydroizolacji. Kołnierz stalowy odpływu pokrywa się taśmą butylową o szerokości 80 mm, która po dociśnięciu tworzy elastyczne, wodoodporne połączenie z folią hydroizolacyjną. Taśma butylowa klei się do stali, betonu i folii PE, zachowując szczelność przez 20-30 lat.

Ułożenie płytek z zachowaniem spadku 1,5-2% w kierunku odpływu wykonuje się po stwardnieniu wylewki, czyli po 5-7 dniach. Spadek 1,5% oznacza 1,5 cm różnicy wysokości na metrze odległości od odpływu. Przy kabinie 100x100 cm najdalszy punkt posadzki powinien być 1,3-1,7 cm wyżej niż kratka odpływu.

Test szczelności przeprowadza się przed fugowaniem. Kratkę odpływu zakrywa się korkiem, napełnia strefę prysznica wodą do wysokości 3-4 cm i pozostawia na 30 minut. Brak spadku poziomu wody i brak wilgotnych plam pod stropem poniżej potwierdza poprawność montażu. Po teście zdejmuje się korek i obserwuje szybkość odpływu prawidłowe opróżnienie 4 cm wody powinno zająć 15-25 sekund.

Eksploatacja i czyszczenie membrany

Membrana SMART wymaga minimalnej obsługi. Filtr na włosy montowany w kratce odpływu wyłapuje 90% zanieczyszczeń stałych i wystarczy go czyścić co 2-4 tygodnie w zależności od intensywności użytkowania. Samą membranę wyjmuje się raz na kwartał, przepłukuje pod bieżącą wodą i wkłada z powrotem. Czas trwania takiego czyszczenia to dosłownie minuta.

Brak konieczności stosowania chemii to jedna z głównych zalet membrany mechanicznej. Klasyczne syfony mokre wymagają okresowego czyszczenia sodą kaustyczną lub kwasem cytrynowym, aby rozpuścić osady z mydła i szamponu. Membrana SMART nie gromadzi takich osadów, bo nie ma w niej stojącej wody. Wystarczy czysta woda i miękka ściereczka.

Trwałość membrany producent określa na 15-20 lat przy normalnym użytkowaniu domowym. Materiał odporny jest na temperaturę do 80°C (krótkotrwałe zalanie gorącą wodą nie uszkadza struktury) oraz na domowe środki czystości o pH 5-9. Jedynym czynnikiem skracającym żywotność jest mechaniczne uszkodzenie ostrymi przedmiotami podczas nieostrożnego czyszczenia.

Dla kogo sprawdza się ultraniski odpływ liniowy

Instalatorzy wybierają ten typ odpływu ze względu na szybkość montażu i niezawodność systemu SMART Membrane. Brak syfonu do poziomowania oznacza mniej pracy przy regulacji wysokości, a taśma butylowa skraca etap hydroizolacji o 30-40 minut w porównaniu z tradycyjnymi kołnierzami wymagającymi gruntowania i klejenia maty.

Osoby remontujące bloki z wielkiej płyty i kamienice z lat 60-80. zyskują możliwość zachowania niskiej zabudowy bez kucia stropu. W mieszkaniu o dostępnej wysokości 70 mm montaż tradycyjnego odpływu liniowego wymagałby obniżenia stropu, co jest kosztowne i czasochłonne. Wersja 50 mm rozwiązuje problem bez ingerencji w konstrukcję.

Inwestorzy prywatni budujący dom szkieletowy lub planujący łazienkę w sypialni na poddaszu doceniają ultraniskie odpływy ze względu na wagę. Korpus ze stali nierdzewnej waży 1,8-2,5 kg w zależności od długości, co ma znaczenie przy lekkich stropach drewnianych o nośności 150-200 kg/m².

Porównanie z alternatywami

Brodzik akrylowy lub stalowy montuje się szybciej, ale efekt wizualny pozostaje klasyczny. Przy brodziku niskim (30-40 mm) problemem jest konieczność wycięcia w posadzce wanny na syfon, co dodatkowo obniża dostępną wysokość. Brodzik wysoki (150-200 mm) eliminuje tę trudność, ale wprowadza barierę architektoniczną niepożądaną w nowoczesnych łazienkach.

Tradycyjny odpływ liniowy z syfonem mokrym wymaga więcej miejsca w stropie (minimum 80 mm) i okresowego uzupełniania wody w kolanku. Sprawdza się w domach jednorodzinnych z intensywnie użytkowaną łazienką, ale w mieszkaniu na wynajem krótkoterminowy membrana SMART eliminuje problem wysychającego syfonu między gośćmi.

Przykład realizacji: remont łazienki 4 m² w bloku z lat 70.

Mieszkanie w warszawskim Muranowie, blok z 1974 roku, łazienka o wymiarach 2x2 metry. Po usunięciu starej wanny i płytek dostępna wysokość od surowego stropu do progu drzwi wynosiła 78 mm. Klient chciał prysznic walk-in bez kabiny, z odpływem przy ścianie.

Zastosowano odpływ o wysokości 50 mm z regulacją nóżek do 70 mm, co dawało zapas 8 mm na warstwę wylewki spadkowej. Taśma butylowa na kołnierzu połączona z hydroizolacją folią w płynie dwuwarstwową. Płytki ceramiczne 60x60 cm w formacie rektyfikowanym ułożone ze spadkiem 1,8% w kierunku odpływu.

Całkowity czas montażu: 2 godziny na ustawienie odpływu i podłączenie do kanalizacji, plus 4 godziny na hydroizolację i 2 dni na schnięcie warstw. Łącznie od rozpakowania odpływu do fugowania płytek upłynęły 3 dni robocze. Efekt: prysznic bez progu, z płynnym przejściem z łazienki, bez konieczności kucia stropu.

Najczęściej zadawane pytania

Jaki odpływ do niskiej zabudowy wybrać przy 65 mm wysokości?
Jedyną opcją bez kucia stropu pozostaje odpływ o wysokości 50 mm z minimalną wylewką 10-15 mm. Wartość 65 mm daje zaledwie 5 mm marginesu, dlatego każdy milimetr trzeba zaplanować precyzyjnie.

Czy membrana SMART wymaga serwisu?
Filtr na włosy czyści się co 2-4 tygodnie, samą membranę przepłukuje się pod wodą raz na kwartał. Nie wymaga wymiany ani profesjonalnego serwisu.

Jaka jest kompatybilność z ogrzewaniem podłogowym?
Odpływ o wysokości 50 mm nie koliduje z rurkami ogrzewania podłogowego prowadzonymi w strefie suchej łazienki. W strefie prysznica ogrzewanie podłogowe nie powinno być instalowane ze względu na asymetrię temperatur.

Jak dobrać długość odpływu do kabiny?
Zasada jest prosta: długość odpływu powinna wynosić co najmniej 50% szerokości strefy prysznica. Kabina 90 cm wymaga odpływu 500 mm, kabina 120 cm potrzebuje wariantu 700 mm.

Checklist przed montażem

• Poziomica laserowa lub wężowa
• Klucz do regulacji nóżek (standardowo 10 mm)
• Taśma butylowa szerokości 80 mm
• Folia hydroizolacyjna w płynie (minimum 4 kg na 4 m² łazienki)
• Wałek lub pędzel do nakładania hydroizolacji
• Rura HT 50 mm z kształtkami (kolano, trójnik w razie potrzeby)
• Zaprawa wyrównująca do wykonania spadku
• Korek do testu szczelności (dołączany do odpływu)

Przed rozpoczęciem montażu koniecznie zmierz trzy wartości: dostępną wysokość od stropu do progu, średnicę istniejącej rury kanalizacyjnej (najczęściej 50 mm) i odległość od planowanego środka odpływu do pionu kanalizacyjnego. Te trzy pomiary pozwalają dobrać prawidłowy wariant i uniknąć niespodzianek w trakcie pracy.

Dobór odpływu liniowego o wysokości 50 mm do niskiej zabudowy to konkretna decyzja inżynierska, nie kwestia gustu. Przepływ 35 l/min, regulacja nóżek 50-110 mm i technologia SMART Membrane tworzą zestaw parametrów, który rozwiązuje problem ciasnej łazienki bez kompromisów w funkcjonalności. Przy wyborze zwróć uwagę na normę PN-EN 1253, materiał korpusu i dostępność taśmy butylowej w zestawie.
